  • 自主機器

    用 NVIDIA ISAAC-SDK 在 Python 中開發機器人應用程序

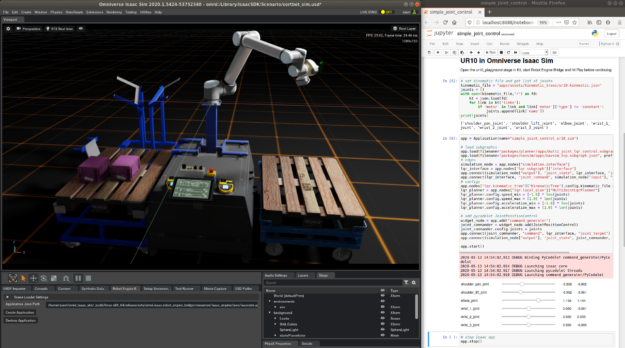

    圖 1 。使用 Jupyter 筆記本和 ISAAC SDK Python API 在 ISAAC Sim 中控制虛擬機器人。

    NVIDIA ISAAC 軟件開發工具包 的模塊化和易于使用的感知堆棧繼續加速各種移動機器人的發展。 ISAAC sdk2020 . 1 引入了 Python API ,使那些熟悉 Python 的人更容易構建機器人應用程序。

    在這篇文章中,我們將探討這個特性,并分享如何使用 Python 構建您自己的 ISAAC 應用程序的分步指南。我們在 ISAAC SDK 中介紹 Python 編程,并舉例說明如何創建應用程序;如何使用代碼、模塊和數據流;以及如何處理不同的數據類型。我們用示例來總結文章,將子圖添加到同一個應用程序中,并將其部署到 Jetson 上。我們還將向您展示如何使用 Jupyter 筆記本電腦,這是一個面向 Python 開發人員的強大 UI 工具。對于更高級的 Python 開發人員,我們還提供了在移動機器人上部署 ISAAC 應用程序以及在 ISAAC Sim 中部署協作機器人手臂的例子。

    ISAAC SDK 中 Python 編程入門

    為了指導您使用 Python 創建一個 ISAAC 應用程序,請創建一個 mybot.py 應用程序文件。從 apps 文件夾下的新文件夾開始, //apps/mybot 。用下面的代碼創建一個構建文件,并將其保存在 //apps/mybot/BUILD 下,以便 Bazel 能夠識別它。

    load("http://engine/build:isaac.bzl", "isaac_py_app")
    isaac_py_app( name = "mybot", srcs = ["mybot.py"], data = [], modules=[], deps = [ "http://engine/pyalice", ],
    )

    在構建文件中, //engine/pyalice 是 Python API 的支持代碼, mybot.py 是用 Python 編寫的 robot 應用程序。將下面的代碼放入 //apps/mybot/mybot.py 并用 bazel run apps/mybot:mybot 運行它。您可以通過控制臺 spew 判斷它正在運行,您可以使用經典的 CTR L-C 隨時停止它。

    from engine.pyalice import Application app = Application(name="mybot")
    app.run()

    當應用程序運行時,將瀏覽器指向 http://localhost:3000 ,您將在 視力 中看不到任何內容,這是 ISAAC SDK 中的可視化工具。

    了解代碼、模塊和數據流

    ISAAC SDK 為機器人應用程序提供了許多構建塊,稱為 代碼 。有關完整列表的更多信息,請參見 組件 API 概述

    其中一些代碼可以按原樣提供,比如 錄音機 。其他模塊打包為模塊,必須在代碼集可用之前顯式加載這些模塊。將以下模塊添加到剛剛創建的 Bazel 構建文件中,以便加載它們。

     modules = [ "message_generators", "viewers", ],

    現在可以使用在 app.run 之前創建的應用程序實例從 Python 加載它們:

    app.load_module('message_generators')
    app.load_module('viewers')

    在 ISAAC SDK 中,數據由傳感器生成,并在代碼實例之間流動,直到它們被執行器消耗。要從加載的 codelet 創建實例,請在調用之前將以下代碼添加到 Python 應用程序應用程序運行.

    node_src = app.add('src')
    component_src = \ node_src.add(app.registry.isaac.message_generators.ImageLoader, 'ImageLoader')

    這里創建了一個名為 src 的節點。消息生成器模塊提供的 ImageLoader 的組件以 ImageLoader 的名稱創建,并附加到 src 的節點上。它將指定 PNG 文件中的圖像數據作為 ColorCameraProto 消息發布,就像它們來自真實的相機一樣。您可以指定要從中加載數據的圖像以及其他幾個參數(盡管在本示例中這些參數并不重要)以及消息發布的頻率。有關詳細信息,請參閱 ISAAC 消息_ generators . ImageLoader

    component_src.config['color_filename'] = '/home/bob/Pictures/panda.png'
    component_src.config['focal_length'] = [35.0, 35.0]
    component_src.config['optical_center'] = [300.0, 400.0]
    component_src.config['tick_period'] = '1hz'

    為了可視化攝像機圖像, 彩色攝影機 代碼將有所幫助。類似地,您可以使用以下代碼創建它的實例:

    node_sink = app.add('sink')
    component_sink = \ node_sink.add(app.registry.isaac.viewers.ColorCameraViewer, 'ColorCameraViewer')

    數據應該在代碼之間流動。但是,必須在它們之間建立連接才能使數據流動。從文檔中可以看出, CameraGenerator 有三個輸出通道。選擇 ColorCameraProto 消息發布到的 color _ left 頻道。類似地,您可以看到 ColorCameraViewer 代碼從 color_listener 通道讀取消息。連接它們(稱為“邊緣”):

    app.connect(component_src, 'color', component_sink, 'color_listener')

    再次運行應用程序( mybot.py ),并檢查 Sight 是否有圖像,如圖 2 所示。

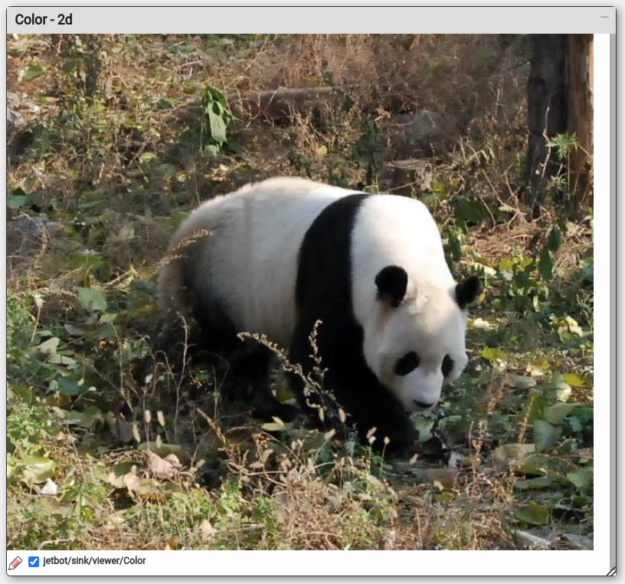

    圖 2 。查看的輸出我的機器人. py 在 ISAAC 的視線里。

    在 Python 中使用不同的 ISAAC 圖像數據類型

    ISAAC SDK 允許您在應用程序中使用多個數據源:

    • 記錄的傳感器數據(容器)
    • 真實傳感器數據(攝像機)
    • 模擬傳感器數據

    在本節中,我們將解釋如何在 Python 應用程序中使用這些數據類型。

    使用攝像頭

    ISAAC SDK 支持許多帶有 V4L2Camera codelet 的 USB 攝像頭。有關詳細信息,請參閱 顯示攝像機源

    在本節中,您將使用 Realsense 攝像頭,它由 realsense 模塊中的 RealsenseCamera 代碼集支持。類似地,你可以從視線中看到攝像機鏡頭,就像之前的圖像一樣。因為這是對 ImageLoader 的直接替換,所以可以使用命令行參數在它們之間進行切換。有關如何在 Python 中處理命令行參數的更多信息, argparse- 命令行選項、參數和子命令的解析器 。您將得到如下代碼示例:

    parser = argparse.ArgumentParser(description='Sample Python API app')
    parser.add_argument('--source',
                       type=str,
                       dest='source',
                       help='The source to get data from',
                       choices=['camera', 'image'],
                       default='camera')
    args, _ = parser.parse_known_args()
    if args.source == 'image':
       app.load_module('message_generators')
       component_src = \
         node_src.add(app.registry.isaac.message_generators.ImageLoader, 'src')
       component_src.config['color_filename'] = '/home/bob/Pictures/panda.png'
       component_src.config['focal_length'] = [35.0, 35.0]
       component_src.config['optical_center'] = [300.0, 400.0]
       component_src.config['tick_period'] = '1hz'
       app.connect(component_src, 'color', viewer_component, 'color_listener')
    elif args.source == 'camera':
       app.load_module('realsense')
       camera = app.add("cam").add(app.registry.isaac.RealsenseCamera)
       camera.config.rows = 480
       camera.config.cols = 640
       camera.config.color_framerate = 30
       camera.config.depth_framerate = 30
       app.connect(camera, 'color', viewer_component, 'color_listener')
    app.run()

    如前所示, PythonAPI 提供了處理不同環境的靈活性。

    使用木桶

    使用真實的傳感器數據是直觀的,但是這樣做并不總是實際可行的。木桶能幫上忙。 Cask 是用于記錄 ISAAC SDK 中的消息的格式。在 ISAAC SDK 中,可以記錄一個消息流,并在以后回放以用于調試或分析。要從 Realsense 攝像頭錄制圖像流,請嘗試在 //apps/samples/camera:record_realsense 運行示例應用程序。

    有了錄音桶,你可以在沒有真正的傳感器的情況下隨時隨地重放和播放消息流。假設記錄的容器位于 /home/bob/cask/ 的文件夾中。您可以使用 Replay 代碼來檢索消息:

       player_node = app.add('player')
       player_component = player_node.add(app.registry.isaac.alice.Replay)
       player_component.config['cask_directory'] = '/home/bob/cask'
       app.connect(player_component, 'color', viewer_component, 'color_listener')

    類似地,您可以向 Python 應用程序添加一個 cask 作為一個可能的選項,就像您使用 realseness camera 一樣。這里,名稱 color 是用于記錄彩色相機圖像流的通道名稱。然后你就可以查看視頻流,就好像它來自真實的攝像機一樣。

    使用模擬傳感器

    如前所述,您已經有了一個 Python 應用程序,可以在記錄的傳感器數據( cask )和真實傳感器數據( camera )之間切換。現在再添加一個可能的數據源:來自 ISAAC Sim Unity3D 的模擬傳感器。將 Sim 選項添加到命令行參數源,并將模擬相機消息流連接到查看器以進行可視化,如以下代碼示例所示:

    parser.add_argument('--source', type=str, dest='source', help='The source to get data from', choices=['cask', 'camera', 'image', 'sim'], default='sim')
    … if args.source == 'image': ...
    elif args.source == 'cask': ...
    elif args.source == 'camera': ...
    elif args.source == 'sim': app.load('packages/navsim/apps/navsim_tcp.subgraph.json') app.connect('interface/output', 'color', 'viewer/ColorCameraViewer', 'color_listener') app.run()

    檢索 ISAAC 是 Unity3D 。有關詳細信息,請參閱 ISAAC Sim Unity3D

    啟動 ISAAC 是 Unity3D :

    ./build/sample.x86_64 --scene medium_warehouse

    默認情況下, Python 應用程序嘗試與同一主機上的模擬對話。如果應用程序正在另一臺主機上運行,請為組件 interface/output 配置相應的主機參數。有關詳細信息,請參閱 isaac.alice.TcpSubscriber 。運行該應用程序,模擬攝像機的鏡頭可以看到,如圖 3 所示。

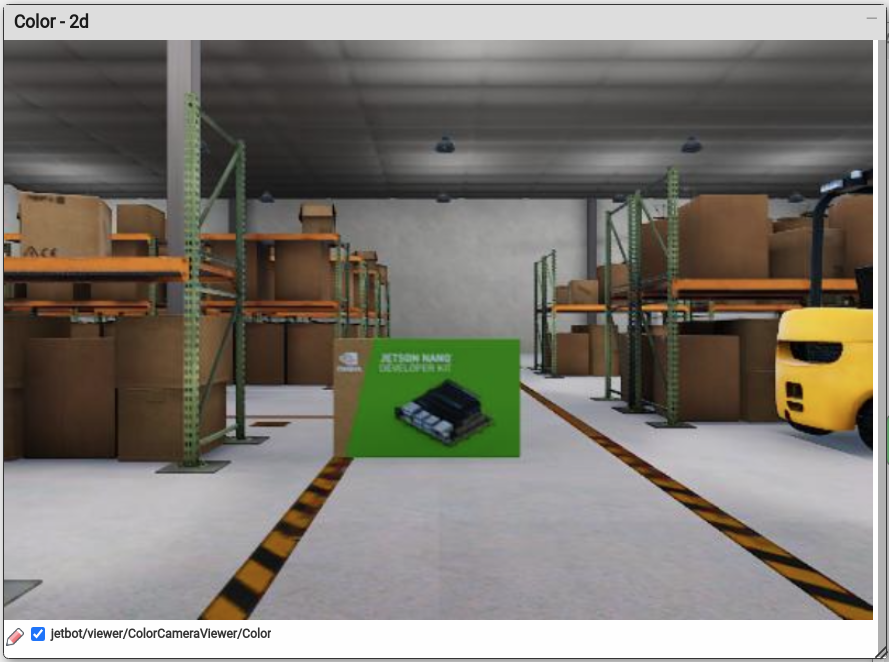

    圖 3 。在 ISAAC SDK Sight 中查看虛擬攝像機輸出。

    鏡頭來自安裝在模擬機器人上的模擬攝像機。試著在模擬圖形用戶界面( GUI )上玩一些可移動的物體,比如納米盒子,看看模擬相機的工作原理和真相機一樣。

    用子圖把它拉到一起

    正如您所注意到的,組件(從代碼創建的實例)和連接它們的邊組成了一個圖形。這樣的圖可以從 JSON 文件加載,也可以根據需要從 Python 應用程序加載。有關詳細信息,請參閱 MIG 。

    例如,模擬通信子圖 packages/navsim/apps/navsim_tcp.subgraph.json 封裝了用于使用 TCP 與 ISAAC Sim Unity3D 或 NVIDIA Omniverse 通信的節點、組件和邊。要使其對應用程序可用,請將以下 Bazel 數據依賴項添加到您先前創建的生成文件中:

     data = [ "http://packages/navsim/apps:navsim_tcp_subgraph", ],

    在 Python 應用程序中,可以使用以下命令加載它:

    app.load('packages/navsim/apps/navsim_tcp.subgraph.json')

    子圖組件更像是由一組節點組成的配方,而不是容器。加載子圖更像是按照配方創建節點和組件。在視圖中,您可以看到從子圖(圖 4 )創建的所有節點(場景管理器、接口)。通過將它們與其他節點連接,可以使用 app.connect 創建更復雜的應用程序。

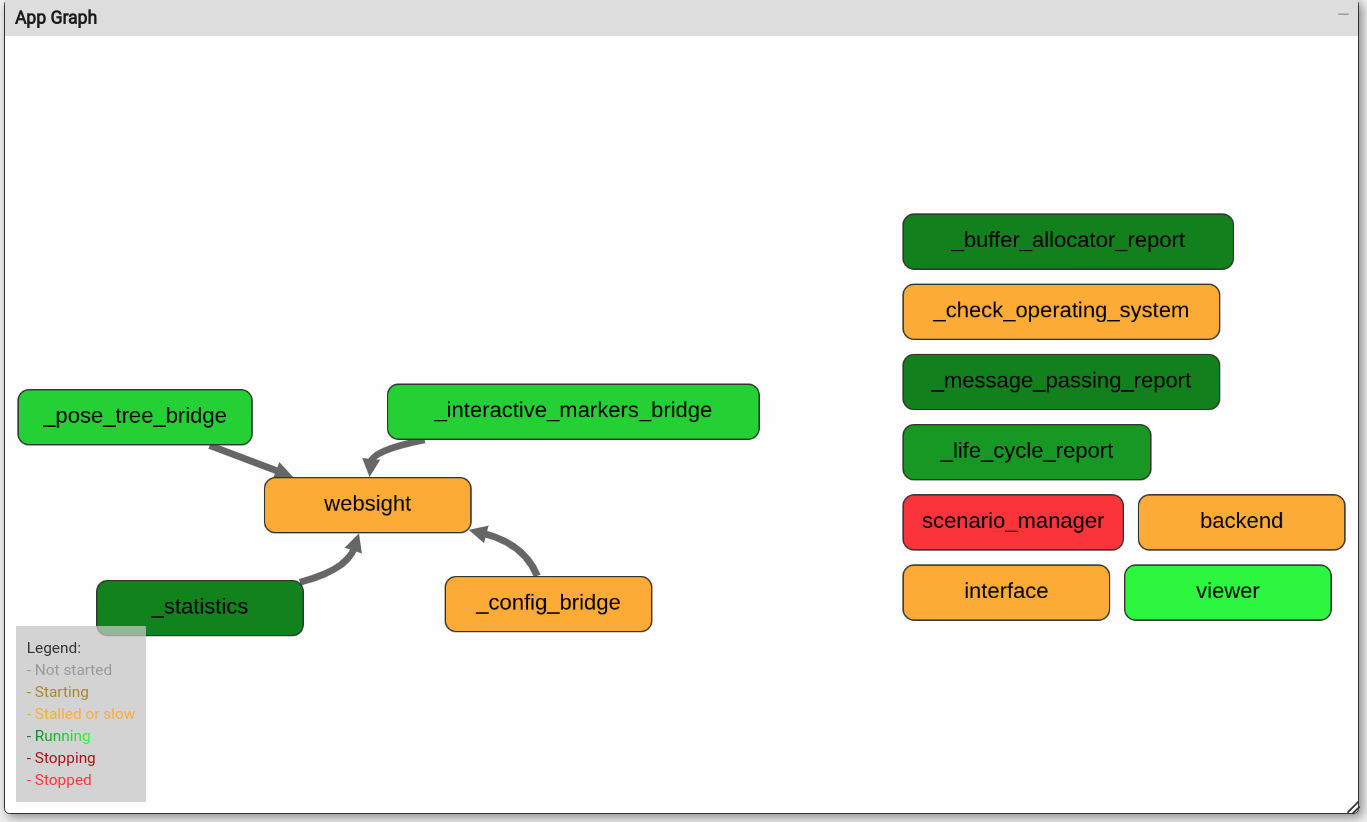

    圖 4 。顯示各種子圖使用情況的計算圖。

    當加載多個子圖時,命名沖突 MIG ht 會發生,因為在任何應用程序中,節點都需要具有唯一的名稱。若要避免此類沖突,請使用另一個參數加載子圖:

    app.load( 'packages/navsim/apps/navsim_tcp.subgraph.json', 'simulation',
    )

    這里,第二個參數是 JSON 文件中指定的所有節點的“ node name prefix ”。例如, packages/navsim/apps/navsim_tcp.subgraph.json 文件指定一個名為 interface 的節點。前面的語句將創建一個名為 simulation.interface 的節點,而不是 interface

    在 Jetson 上部署應用程序

    現在有了一個 Python 應用程序。在真正的 Jetson 板上運行只需要一個命令:

    ./engine/build/deploy.sh -h -p //apps/mybot:mybot-pkg -d jetpack43

    有關將應用程序部署到 Jetson 的更多信息,請參閱 入門在 Jetson 上部署和運行

    使用 SSH 連接到您的 Jetson 板或從 GUI 打開一個終端并檢查文件夾 /home/nvidia/deploy/bob/mybot-pkg 。如果您在 Jetson 和開發設置上使用不同的用戶名,請將 nvidia 替換為 Jetson 板上的用戶名,將 bob 替換為開發設置上的用戶名。

    使用以下命令在 Jetson 上運行應用程序:

    nvidia@Jetson:~/deploy/bob/mybot-pkg$ ./run apps/mybot/mybot.py

    如果您正在使用存儲庫之外的資源,請考慮將它們添加到應用程序的 Bazel 依賴項中,以便可以使用 deploy.sh 將它們與應用程序一起自動部署到 deploy.sh

    如果您在 PC 機上使用 ISAAC Sim Unity3D ,則可以正常通信。

    使用 Jupyter 筆記本

    因為這里有 pythonapi ,所以 Jupyter 筆記本肯定可以工作。將以下生成文件與空的 mybot.ipynb 一起使用:

    isaac_jupyter_app(
       name = "mybot",
       modules = [
           "message_generators",
           "viewers",
       ],
       notebook = "mybot.ipynb",
    )

    以類似于 Jetson 板或 X86 工作站的方式部署應用程序,并使用以下命令啟動 Jupyter :

    jupyter notebook apps/mybot/mybot.ipynb

    你現在可以走了。 run 函數被阻塞,只有在 robotic 應用程序停止時才返回。要以交互方式使用 robotics 應用程序,請相應地使用 start 和 stop 函數。

    Python 在模擬移動機器人中的應用

    在使用模擬傳感器工作的部分,有一個模擬機器人,上面安裝了模擬攝像機。 ISAAC Sim Unity3D 是用來模擬移動機器人的。對于在 ISAAC Sim Unity3D 中控制帶有差分基座的模擬機器人的示例 robot 應用程序,請檢查 //apps/navsim:navsim_navigate 中的應用程序。組件和子圖可以在 JSON 文件 apps/navsim/navsim_navigate.app.json 中找到。有關詳細信息,請參見 ISAAC Sim Unity3D

    用 Python 模擬機器人手臂

    除了移動機器人, 用 Jupyter 筆記本電腦進行簡單的聯合控制 SDK 也可以用于構建機器人手臂的應用程序。有了 Omniverse ISAAC ,你可以在沒有真正硬件的情況下使用模擬機械手臂。有關更多信息,請按照 用 Jupyter 筆記本電腦進行簡單的聯合控制 上的“ UR10 in 用 Jupyter 筆記本電腦進行簡單的聯合控制 用 Jupyter 筆記本電腦進行簡單的聯合控制 Sim ”會話說明操作。應用程序將在模擬中控制機械臂,如圖 5 所示。

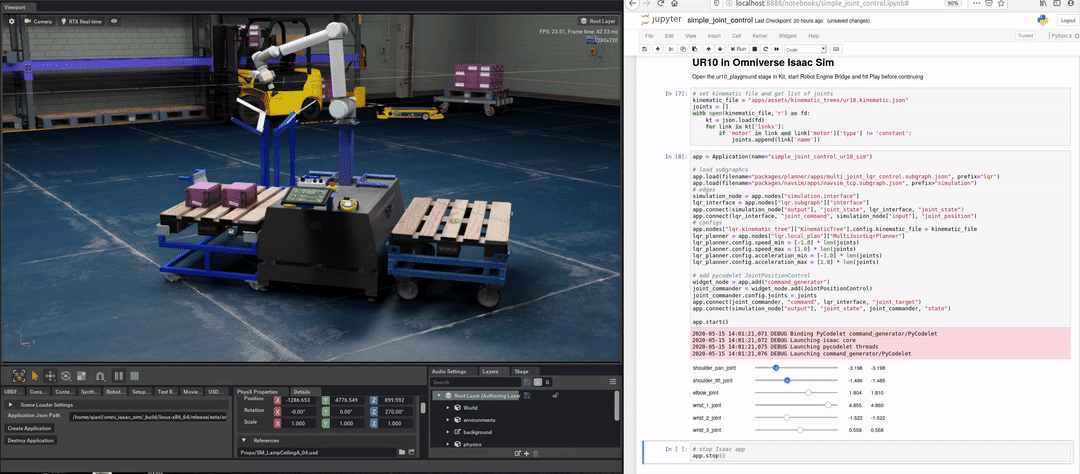

    圖 5 。通用機器人的 UR10 正在使用 Jupyter 筆記本電腦進行模擬控制。

    以下是應用程序中發生的情況。第一件事是加載一個子圖,允許通過 TCP 與模擬器通信。

    app.load(filename="packages/navsim/apps/navsim_tcp.subgraph.json", prefix="simulation")

    若要為關節生成平滑運動,請為節點加載另一個子圖:

    app.load( filename="packages/planner/apps/multi_joint_lqr_control.subgraph.json", prefix="lqr")

    該子圖封裝 LQR 規劃器的節點,生成當前關節狀態和目標關節位置的命令。將仿真節點與規劃器的節點連接起來,以使機械臂關節狀態消息和命令消息在它們之間流動:

    app.connect(simulation_node["output"], "joint_state", lqr_interface, "joint_state")
    app.connect(lqr_interface, "joint_command", simulation_node["input"], "joint_position")

    用 Python 編碼的代碼集 PyCodelet JointPositionControl 從滑塊讀取目標關節位置值,并將這些值作為 CompositeProto 消息發布:

    class JointPositionControl(Codelet):
        def start(self):
            self.tx = self.isaac_proto_tx("CompositeProto", "command")
          self._widget = CompositeWidget(self.config.joints "position", self.config.limits)
        def tick(self):
            self.tx._msg = self._widget.composite
          self.tx.publish()

    有關詳細信息,請參見 創建 Python 代碼

    然后, JointPositionControl 代碼集連接到一個節點,并連接到 LQR planner 的目標輸入通道:

    widget_node = app.add("command_generator")
    joint_commander = widget_node.add(JointPositionControl)
    app.connect(joint_commander, "command", lqr_interface, "joint_target")

    啟動應用程序應用程序啟動你可以隨意使用手臂。

    帶模擬攝像機的模擬機械臂

    在 Omniverse ISAAC Sim 中,要有一個帶攝像頭的機械臂,請加載 stage omni:/Isaac/Samples/Isaac_SDK/Scenario/sortbot_sim.usd 。在 Omniverse ISAAC Sim 中啟動仿真和機器人引擎橋,并將視口從透視切換到腕部攝影機,如圖 6 和 7 所示。

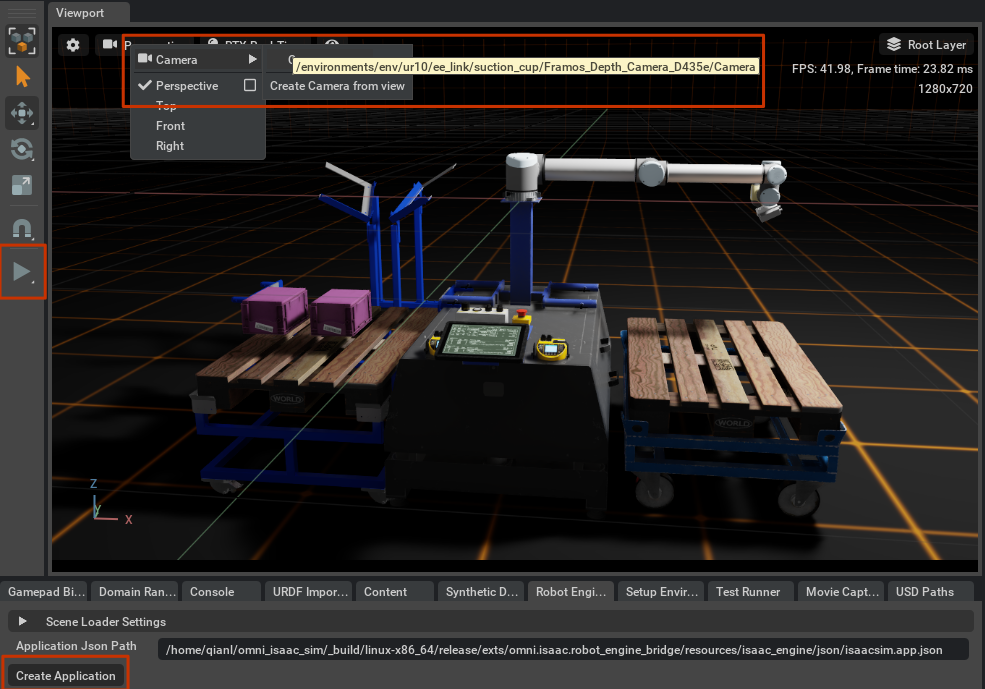

    圖 6 。 ISAAC Sim 中機器人的透視圖。

    與之前的應用程序一樣,您可以將模擬攝影機通道連接到 ColorCameraViewer 代碼板以可視化畫面,并將 DepthCameraViewer 連接到可視化模擬深度傳感器數據。

    app.load_module("viewers")
    viewers = app.add("viewers")
    color_viewer = viewers.add(app.registry.isaac.viewers.ColorCameraViewer, "ColorViewer")
    app.connect(simulation_node["output"], "color", color_viewer, "color_listener")
    depth_viewer = viewers.add(app.registry.isaac.viewers.DepthCameraViewer, "DepthViewer")
    app.connect(simulation_node["output"], "depth", depth_viewer, "depth_listener")
    depth_viewer.config.max_visualization_depth = 3

    啟動應用程序,模擬的攝像機鏡頭應該會出現在眼前:

    圖 7 。 ISAAC 模擬中機器人的手腕視圖。

    摘要

    在本文中,您使用 pythonapi 從頭創建了一個機器人應用程序。您使應用程序可以使用真實的攝影機、錄制的攝影機數據和模擬攝影機。我們還向您展示了如何使用 pythonapi 處理模擬移動機器人和模擬機械臂。做機器人玩得開心!

    使用以下資源開始使用 ISAAC SDK :

    ISAAC sdk2020 . 1 附帶了許多示例 Python 應用程序,例如, //apps/samples/april_tags:april_tags_python 。相應的 Python 代碼位于 //apps/samples/april_tags/april_tags_python.py 。這個應用程序從攝像機鏡頭中檢測特定的四月標簽,并可視化結果。有關它的更多信息,請參見 ISAAC SDK 文檔中的 ISAAC 和 April 機器人實驗室的 四月
