現代產品通常由數百萬個部件組成,需要復雜的設計和協作。工業世界在管理復雜性方面面臨重大挑戰,傳統的可視化工具無法渲染這些大型、multi-CAD 組件,并且無法實現從數字孿生中充分受益所需的逼真效果。
為了解決這些難題,西門子和 NVIDIA 正在加速 AI 在制造業中的應用并加速產品開發。作為這項工作的一部分,西門子正在將 NVIDIA Omniverse 先進的實時光線追蹤和加速計算功能直接集成到 Siemens Teamcenter,這是一個行業領先的產品生命周期管理 (PLM) 平臺。

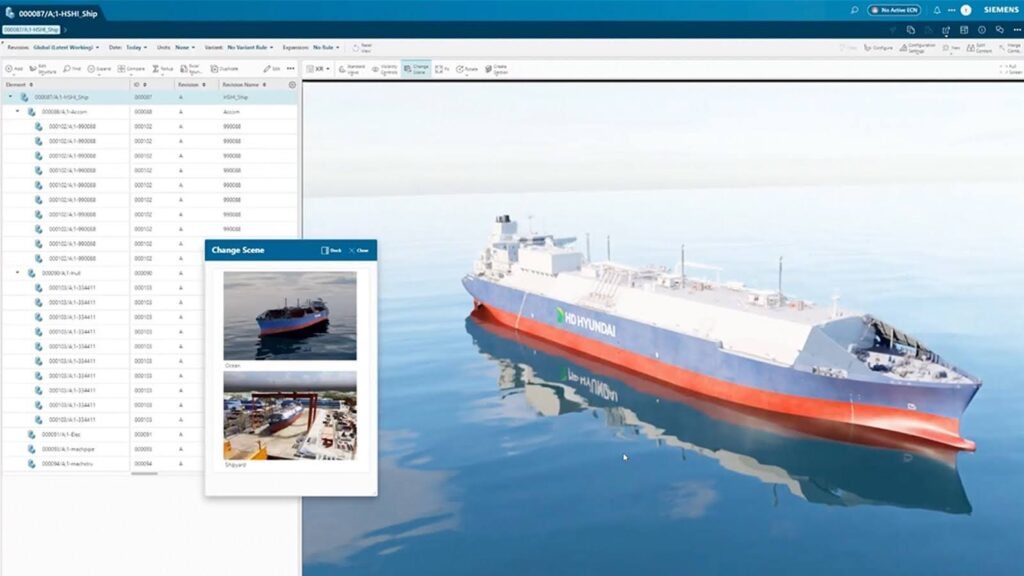

這種集成使 Siemens Teamcenter Digital Reality Viewer 成為可能,這是一種基于云的解決方案,可為大型復雜工程數據提供逼真的可視化效果。它允許組織與自己產品的數字孿生進行交互,這對于將工業數字化和 Physical AI 解鎖到制造業至關重要。
對于開發者而言,此集成為構建可擴展、逼真的數字孿生提供了全面的大綱,這些數字孿生可與實時工程數據無縫同步。這種強大的組合增強了設計、評審和協作流程,使工程團隊能夠在高度逼真的交互式模擬環境中更高效、更有效地工作。
Teamcenter Digital Reality Viewer 集成了先進的 NVIDIA 技術,可在 PLM 環境中提供高性能實時可視化。
- NVIDIA Omniverse 通過 RTX 技術和 OpenUSD 為復雜的基礎設施組件提供物理屬性準確的渲染和協作,確保高保真可視化工作流程之間的互操作性。
- 西門子 Xcelerator 云服務動態分配 NVIDIA GPU (例如 A10 和 L4) ,為工業應用提供可擴展、安全且基于云的可視化。
- NVIDIA 的加速計算堆棧由 CUDA 提供支持,可為數字孿生和自動化工作流程實現基于物理性質的高精度仿真和 GPU 加速流式傳輸。
- Omniverse Kit SDK 支持自定義工作流并與企業系統集成,從而實現定制解決方案。
借助這些技術,團隊可以與大型數據集進行交互,從而簡化協作并加速數字孿生工作流,而無需物理原型或孤立的虛擬環境。
用于可擴展Twin可視化的Pipeline
導出和轉換
Siemens Teamcenter 以 JT 格式導出產品組件,用于可視化、協作和數據交換。Siemens 開發了自己的 JT-to-USD 轉換器,可將 JT 文件翻譯為 OpenUSD 格式,同時保留 CAD 數據、材質和組件層次結構。
數據互操作性
OpenUSD 將來自 Siemens Teamcenter 和第三方來源的工程、仿真和元數據聚合到一個統一的框架中,確保數據一致性。這種互操作性可在整個產品生命周期中保持數據的完整性,這對于復雜組件和大規模數據集至關重要。統一的數字生態系統可實現跨平臺的流暢數據流,從而消除差異并縮短產品開發周期。
場景合成和渲染
Omniverse Kit SDK 可構建詳細的 3D 場景,并使用 OpenUSD 將物體及其關系整理成連貫一致的場景圖。它使開發者能夠構建處理 USD 數據或執行其他自動化任務的工具。
API 集成和自動化
Siemens Teamcenter 的 REST API 允許開發者觸發渲染作業、自動執行數字孿生更新和管理訪問控制。Siemens 使用這些 API 來處理材料清單、變更管理、配置、USD 文件、訪問權限和安全性,并與 NVIDIA 管理的功能無縫集成。
云串流
Omniverse 利用 WebRTC 在服務器和客戶端瀏覽器之間建立點對點連接。它可確保低延遲、高質量的流式傳輸,實現與數字孿生的實時交互。幀直接在瀏覽器中渲染,從而在設備之間保持高保真視覺效果。
開始使用
立即開始使用 NGC Catalog 上的 Omniverse Kit SDK,并通過 Omniverse 應用教程、OpenUSD 學習課程和點播視頻了解更多信息。
- 教程 嵌入式 Web 查看器 – 了解 Omniverse Kit 應用如何有效地串流到前端 Web 客戶端。 WebRTC 瀏覽器客戶端 – 通過利用新的 WebRTC 直播擴展程序,現在可以將任何 Omniverse 應用串流到 Web 瀏覽器。
- 學習課程 創建和自定義 Omniverse 擴展程序 – 使用 Kit App Template 創建自定義擴展程序。 使用擴展程序在 Omniverse 中開發、自定義和發布 – 使用 Python 自定義擴展程序的用戶界面和功能。 學習 OpenUSD – 獲取基礎知識,探索基本概念,并充分發揮 OpenUSD 的潛力。
